Wprowadzenie
Walksnail Moonlight Kit to cyfrowy zestaw FPV, który łączy kamerę 4K z VTX i nagrywarką w jednym systemie. W tym wpisie pokazuję praktyczny test Walksnail Moonlight Kit podczas rzeczywistej budowy cinewhoopa, a nie suche dane z kart produktowych. Sprawdzam, jak ten zestaw sprawdza się w ciasnej ramie, jakie są jego plusy i minusy oraz czy faktycznie nadaje się do filmowania z drona FPV.
To nie jest reklama – to relacja z realnej budowy, z problemami, poprawkami i wnioskami po pierwszych lotach.
Czym jest Walksnail Moonlight Kit i do czego służy
Walksnail Moonlight Kit to cyfrowy system FPV, który składa się z:
- kamery nagrywającej w 4K,
- nadajnika wideo (VTX),
- modułu nagrywarki (box z kartą microSD).
Zestaw umożliwia jednoczesne:
- przesyłanie obrazu HD do gogli FPV,
- nagrywanie wysokiej jakości materiału wideo bez potrzeby montowania osobnej kamery sportowej.
W praktyce oznacza to mniej kabli, mniej masy i prostszą konstrukcję, co ma duże znaczenie zwłaszcza w dronach typu cinewhoop.

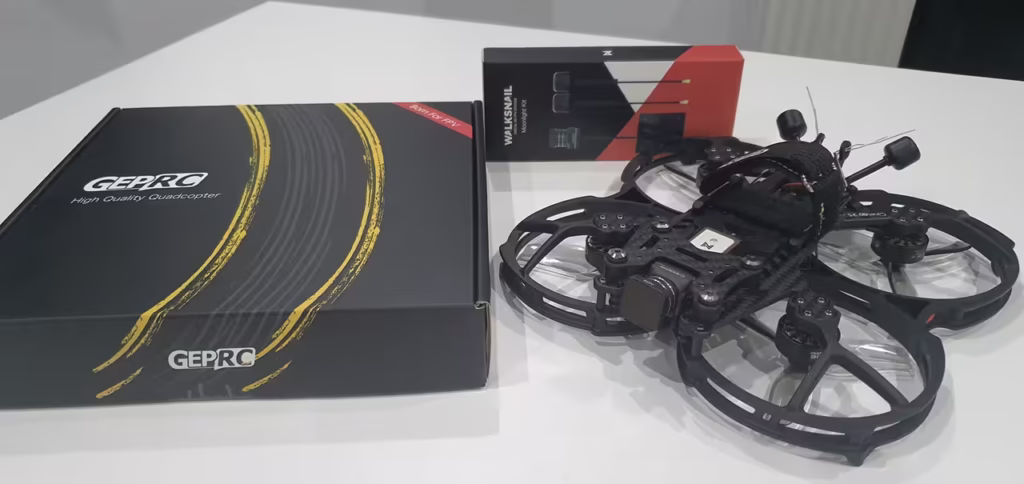

Test w praktyce – budowa cinewhoopa z Walksnail Moonlight Kit
Test tego zestawu przeprowadziłem podczas kompletnej budowy cinewhoopa, od pustej ramy aż do lotu próbnego. Już na etapie montażu widać, że ramy cinewhoop są bardzo ciasne, a Moonlight Kit nie należy do najmniejszych.
Największym wyzwaniem okazało się:
- prowadzenie przewodów,
- rozmieszczenie anten VTX,
- dostęp do karty pamięci.
W przeciwieństwie do klasycznych dronów 5-calowych, tutaj każdy milimetr ma znaczenie. Kilka razy musiałem się cofnąć o krok, żeby poprawić ułożenie przewodów lub dodać przedłużki anten – i to jest ważna informacja dla każdego, kto planuje podobną budowę.
Dla kogo jest Walksnail Moonlight Kit
Ten zestaw nie jest idealny dla zupełnie początkujących. Sam system działa stabilnie, ale:
- wymaga doświadczenia w lutowaniu,
- wymaga umiejętności porządkowania przewodów,
- nie wybacza błędów w ciasnych ramach.
Najlepiej sprawdzi się dla:
- osób, które mają już za sobą pierwsze budowy FPV,
- pilotów chcących filmować w 4K bez dodatkowej kamery,
- użytkowników gogli kompatybilnych z Walksnail.
Jeśli ktoś dopiero zaczyna przygodę z FPV, łatwiej będzie zacząć od prostszego analogowego zestawu lub większej ramy.
Gdzie kupić Walksnail Moonlight Kit
Zestaw Walksnail Moonlight Kit jest dostępny w kilku sklepach, najczęściej:
- AliExpress: https://s.click.aliexpress.com/e/_c4W3p9aD
- Banggood: https://pl.banggood.com/custlink/KvK9kyeoO4
Kody rabatowe znajdziesz zawsze w osobnym wpisie na blogu: https://devizone.pl/kody-rabatowe-aliexpress
Dzięki temu nie musisz szukać promocji na własną rękę – są tam regularnie aktualizowane.
Film z testem na YouTube
Poniżej znajdziesz pełny film z budowy i testu Walksnail Moonlight Kit, krok po kroku – od montażu po pierwszy lot:
Pełna specyfikacja Walksnail Moonlight Kit
- Nazwa oprogramowania układowego: AvatarMoonlight_Sky_X.XX
- Sensor: 1/1,8″ (Sony Starvis II Starlight)
- Apertura: F2.1; FOV: 160° (16:9)
- Nagrywanie (MP4/H.264): 4K@30/60, 2.7K@30/60, 1080p@100/60, 720p@60 (do 150 Mbps)
- ISO: 100–25 600; rolling shutter; 3D DNR (odszumianie)
- Stabilizacja: wbudowane EIS + wsparcie Gyroflow (logi żyroskopu)
- Zasilanie: 7.4–25.2 V
- Pobór prądu: 12V@1,4A , 8V@2,2A
- Nośnik: microSD do 256 GB (DVR)
- Moc nadajnika: FCC: <1000 mW; CE: <25 mW
- Rozmiar aparatu: 19,6 mm * 19 mm * 24 mm
- Rozmiar VTX: 15,3 mm * 34,5 mm * 34,5 mm
- Odległość między otworami montażowymi VTX: 20*20mm/25*25mm (M2)
- Waga: 38,5 g
- OSD: tryb płótna
- Opóźnienie: średnie opóźnienie 22 ms
- Antena: 2 (IPEX)
- Filtr: ND8
- W zestawie:
- 1x Zapasowe śruby do montażu
- 1x Wiązka przewodów do aktualizacji oprogramowania sprzętowego
- 1x Wiązka przewodów do podłączenia kontrolera lotu
- 1x filtr ND8
- 2x Antena
- 1x Instrukcja obsługi
Najważniejsze funkcje w praktyce
Największą zaletą Moonlight Kit jest jakość nagrań. 4K 60 fps daje bardzo dobry materiał do dalszej obróbki, a obraz jest wyraźny i stabilny.
- Starlight: realnie używalny obraz w bardzo słabym świetle; w mieście da się jechać/latać komfortowo, w „ciemnej” scenerii jest ziarniej, ale nadal użytecznie.
- 4K/60: świetny detal; z EIS/-Gyroflow dobierasz workflow do ujęć.
- Termika VTX: jak w większości cyfrowych systemów — bez przewiewu potrafi się grzać. Mały wentylator rozwiązuje temat przy pracy „na stole”.
Minus, który trzeba jasno powiedzieć:
- brak dostępu do nagrań przez USB – aby wyjąć kartę pamięci, trzeba dostać się fizycznie do VTX.
W cinewhoopie oznacza to często rozkręcanie dolnej części ramy, co bywa uciążliwe.
W większych ramach ten problem praktycznie nie występuje.
Warto dodać, że kamera Walksnail Moonlight 4K była już wcześniej testowana na blogu w innym scenariuszu. W osobnym materiale sprawdzałem ją w połączeniu z dwuosiowym gimbalem CaddxFPV GM2, skupiając się na jakości nagrań, montażu oraz pracy kamery w różnych warunkach.
Walksnail Moonlight 4K + gimbal CaddxFPV GM2 — test, specyfikacja, montaż (RC & FPV)
Wykorzystane podzespoły
Poniżej znajduje się lista wszystkich głównych komponentów użytych do budowy tego cinewhoopa. Każdy element krótko opisuję, bazując na praktycznym montażu i użytkowaniu, a nie na samych danych producenta.

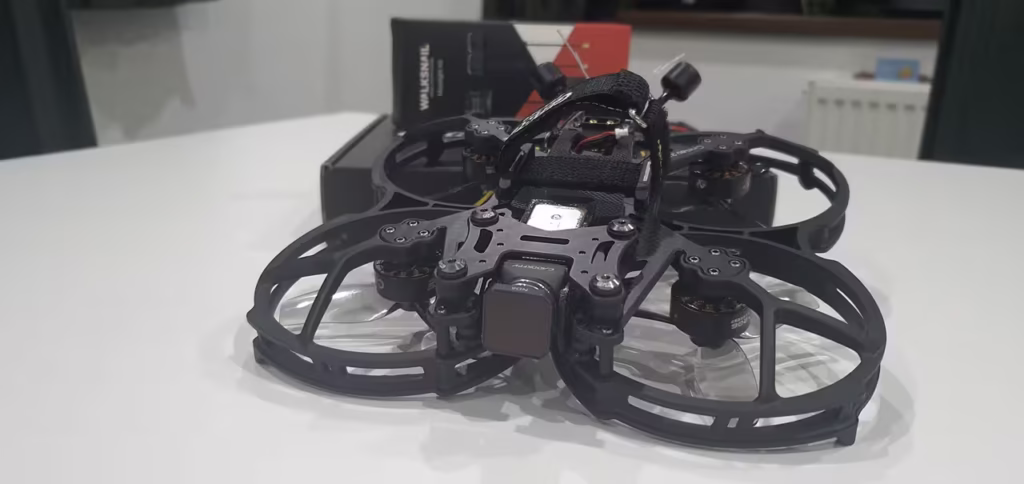

Rama – GEPRC Cinelog35 V2
Rama GEPRC Cinelog35 V2 to klasyczna konstrukcja cinewhoop 3.5 cala z włókna węglowego i z pełnymi osłonami śmigieł. Jest solidnie wykonana, ale trzeba jasno powiedzieć – w środku jest ciasno. Przy montażu cyfrowego systemu FPV z nagrywarką każdy element trzeba planować z wyprzedzeniem.
Najważniejsze cechy:
- rozmiar: 3.5 cala (cinewhoop)
- pełne osłony śmigieł
- niska konstrukcja
- przystosowana do kamer FPV i kamer sportowych
Rama dobrze tłumi drgania i sprawdza się do filmowania, ale nie jest to konstrukcja „łatwa w składaniu”, szczególnie dla mniej doświadczonych osób.
Silniki – Axisflying C206 2006 2500KV
Silniki 2006 2500KV to dobry kompromis między mocą a kulturą pracy w dronach typu cinewhoop 3,5 cala.
Zapewniają wystarczający zapas mocy do stabilnego lotu i filmowania, a jednocześnie nie są przesadnie agresywne, co w tym projekcie było celowe.
Przewody o grubości 22 AWG i długości 120 mm są wystarczające do wygodnego prowadzenia kabli w ciasnej ramie Cinelog35, a maksymalny prąd 30A dobrze pasuje do zastosowanego kontrolera lotu AIO 45A.
| Parametr | Wartość |
|---|---|
| Model | Axisflying C206 2006 |
| KV | 2500KV |
| Kolor | Czarny z czerwonymi akcentami |
| Gwint | CW (prawoskrętny) |
| Długość przewodów | 120 mm |
| Grubość przewodów | 22 AWG |
| Konfiguracja uzwojenia | 12N14P |
| Średnica wału | 2,5 mm |
| Wymiary silnika | Ø24,7 × 19,9 mm |
| Waga | 22,88 g |
| Napięcie robocze | Do 6S |
| Maksymalny prąd | 30 A |
| Rozstaw otworów montażowych | 4 × M2 (12 mm) |
Kontroler lotu – TAKER F722 45A 32Bit AIO
TAKER F722 to kompaktowy kontroler lotu typu AIO, który łączy w sobie ESC 32-bit, obsługę HD VTX oraz funkcje OSD i Blackbox.
Prąd 45A w połączeniu z impulsowym 55A pozwala na spokojny, stabilny lot dronów 3–4 cali, a wbudowany port dla HD VTX ogranicza ilość lutowania i ułatwia montaż cyfrowego systemu FPV.
Dzięki wbudowanemu barometrowi i możliwości podłączenia wielu urządzeń przez UART, FC daje dużą elastyczność przy konfiguracji systemów telemetrycznych i autopilota (Betaflight).
| Parametr | Wartość |
|---|---|
| Model | TAKER F722 45A 32-bit AIO |
| MCU | STM32F722 |
| IMU / żyroskop | ICM42688-P (SPI) |
| Blackbox | wbudowana pamięć 16 MB |
| OSD | Betaflight AT7456E |
| Porty UART | 5 pełnych (R1/T1 – R5/T5) |
| Obsługiwane napięcie akumulatora | 2–6S LiPo |
| Prąd ciągły ESC | 45 A |
| Prąd impulsowy ESC | 55 A (10 s) |
| Protokół ESC | Dshot600, Oneshot, Multishot |
| Wbudowany barometr | Tak |
| Brzęczyk | Tak |
| Dioda LED | Tak |
| Wyjście BEC | 5 V / 1 A |
| USB | USB typu C |
| Wymiary | 35 × 33,5 mm |
| Rozstaw otworów montażowych | 25,5 × 25,5 mm (M3 do M2) |
| Waga | 9,2 g |
| Port dedykowany HD VTX | 6-pinowy, brak lutowania |
GPS – Walksnail WS-M181 GPS M10 GNSS z kompasem QMC5883
Walksnail WS-M181 to kompaktowy i precyzyjny moduł GPS dla dronów FPV, obsługujący wszystkie główne systemy satelitarne (GPS, GLONASS, GALILEO, BDS).
Dzięki wbudowanemu kompasowi QMC5883 i wysokiej częstotliwości odświeżania 10 Hz, moduł zapewnia stabilne i dokładne dane pozycjonowania, co jest szczególnie ważne przy filmowaniu czy planowaniu automatycznych tras.
| Parametr | Wartość |
|---|---|
| Model | Walksnail WS-M181 GPS |
| Chip | M10 (nowa generacja) |
| Systemy nawigacyjne | GPS L1, GLONASS L1, BDS B1, GALILEO E1, SBAS L1, QZSS L1 |
| Napięcie zasilania | 5 V |
| Wymiary | 18 × 18 × 4,6 mm |
| Antena | Ceramiczna (ochrona przed zarysowaniami i utlenianiem) |
| Liczba kanałów odbiorczych | 72 |
| Kompas | QMC5883 |
| Szybkość transmisji | 115200 bps |
| Protokoły wyjściowe | NMEA, UBLOX (podwójny protokół) |
| Częstotliwość wyjściowa | 1–10 Hz (domyślnie 10 Hz) |
| Dokładność pomiaru prędkości | 0,05 m/s |
| Dokładność pozycjonowania poziomego | 2D: ±1,5 m (otwarte powietrze) |
| Czułość odbioru | Śledzenie: -162 dBm, Przechwytywanie: -160 dBm |
| Charakterystyka dynamiczna | Maks. wysokość 50 000 m, prędkość 500 m/s, przyspieszenie 4G |
| Temperatura pracy | -40℃ do +85℃ |
| Temperatura przechowywania | -40℃ do +105℃ |
Odbiornik – Radiomaster DBR4 Dual-Band ExpressLRS
DBR4 to nowoczesny odbiornik dwuzakresowy dla systemu ExpressLRS, który pozwala na jednoczesny odbiór sygnału 2,4 GHz i 900 MHz, co zwiększa niezawodność połączenia i minimalizuje utratę pakietów.
Dzięki obsłudze trybów K i Xrossband Gemini sprawdza się świetnie w wyścigach FPV i dronach filmowych, zapewniając stabilny sygnał nawet w trudnych warunkach.
| Parametr | Wartość |
|---|---|
| Model | DBR4 Gemini Xrossband ExpressLRS |
| Typ | Dwuzakresowy, dwukanałowy, Xrossband Gemini |
| Zakres częstotliwości | 2,404–2,479 GHz / 903,5–926,9 MHz |
| Maksymalna moc RF | 2 × 100 mW |
| Anteny | 4 przewody (2 × 2,4 GHz, 2 × 900 MHz) |
| MCU | ESP32 |
| Układ RF | Semtech LR1121 × 2 |
| Maksymalna częstotliwość odświeżania | 500 Hz (1000 Hz w ExpressLRS V3.4) |
| Minimalna częstotliwość odświeżania | 50 Hz |
| Napięcie robocze | DC 4,5–8,4 V |
| Waga | 2,7 g bez anten / 5,3 g z antenami |
| Wymiary | 27,2 × 27,2 mm |
| Interfejs | CRSF |
| Montaż | Otwory 20 × 20 mm |
| Funkcje dodatkowe | Telemetria, tryby K (DK500), podwójna transmisja dla większej stabilności sygnału, obsługa Gemini |
Śmigła – HQPROP Duct-T90MMX3 90 mm
Śmigła HQPROP Duct-T 90 mm zostały zaprojektowane specjalnie do dronów z kanałami (osłonami śmigieł). Zapewniają dobrą równowagę pomiędzy ciągiem a kulturą pracy.
Specyfikacja:
- średnica: 90 mm
- liczba łopat: 3
- Materiał: poliwęglan
- Waga: 2,35 g
- Średnica piasty: 11mm
- Grubość piasty: 5,5 mm
- Wał: 1,9/1,5/1,9 mm
- przeznaczenie: cinewhoop / ducted drones
W tej konfiguracji zapewniają płynny lot i dobrą kontrolę przy niskich prędkościach.
Dodatkowe informacje i ważne uwagi
System Walksnail wymaga:
- tej samej wersji oprogramowania w VTX i goglach,
- chłodzenia VTX podczas konfiguracji (szybko się nagrzewa).
Proces aktualizacji i parowania opisałem dokładniej w osobnym materiale wideo – tutaj skupiam się na praktyce użytkowania.
Podsumowanie – moje wrażenia z użytkowania
Walksnail Moonlight Kit to bardzo dobry system do filmowania FPV, ale:
- wymaga przemyślanej budowy,
- nie lubi ciasnych ram bez planowania,
- najlepiej sprawdzi się u osób z doświadczeniem.
Dron po złożeniu lata stabilnie, bez nerwowych reakcji, idealnie pod spokojne ujęcia. Kamera spełnia swoje zadanie, a jakość nagrań 4K stoi na wysokim poziomie.
Czy polecam?
Tak, ale nie jako pierwszy system FPV.
Jeśli interesuje Cię sama kamera Walksnail Moonlight 4K, to na blogu znajdziesz również osobny test tej kamery w połączeniu z dwuosiowym gimbalem CaddxFPV GM2, gdzie dokładniej omawiam jakość obrazu i możliwości nagrywania.
FAQ – najczęstsze pytania
Czy Walksnail Moonlight Kit nadaje się do cinewhoopa?
Tak, ale wymaga bardzo dobrego zaplanowania rozmieszczenia elementów.
Czy można zgrywać nagrania przez USB?
Nie, kartę microSD trzeba wyjąć fizycznie z nagrywarki.
Czy 4K 60 fps robi różnicę?
Tak, szczególnie przy stabilizacji i montażu materiału.
Czy kamera Walksnail Moonlight 4K nadaje się do innych zastosowań niż drony FPV?
Tak. Kamera była testowana również w połączeniu z dwuosiowym gimbalem CaddxFPV GM2. Pełny test, specyfikację i sposób montażu opisuję w osobnym wpisie na blogu.
