Wprowadzenie

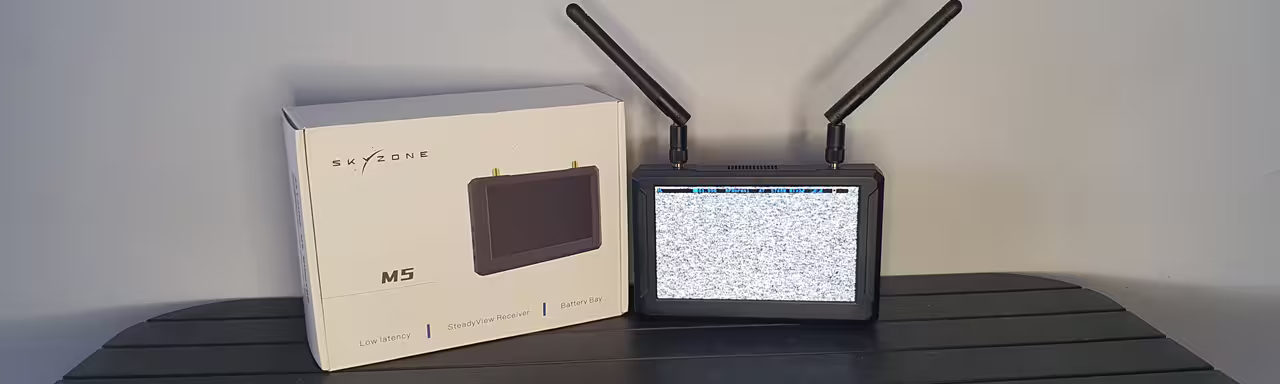

Skyzone M5F to 5-calowy monitor FPV z wbudowaną nagrywarką DVR i systemem SteadyView, który łączy sygnał z dwóch odbiorników w jeden stabilny obraz. Tego typu urządzenia nie są obowiązkowe w hobby FPV, ale w praktyce bardzo szybko okazują się niezwykle pomocne — zarówno podczas latania, konfiguracji modeli, jak i nagrywania obrazu z kamery analogowej.
W tym teście sprawdzam, jak Skyzone M5F wypada w praktyce, czym różni się od popularnych monitorów Hawk Eye i czy faktycznie SteadyView daje zauważalną przewagę nad klasycznym diversity.
Co to jest Skyzone M5F i do czego służy?

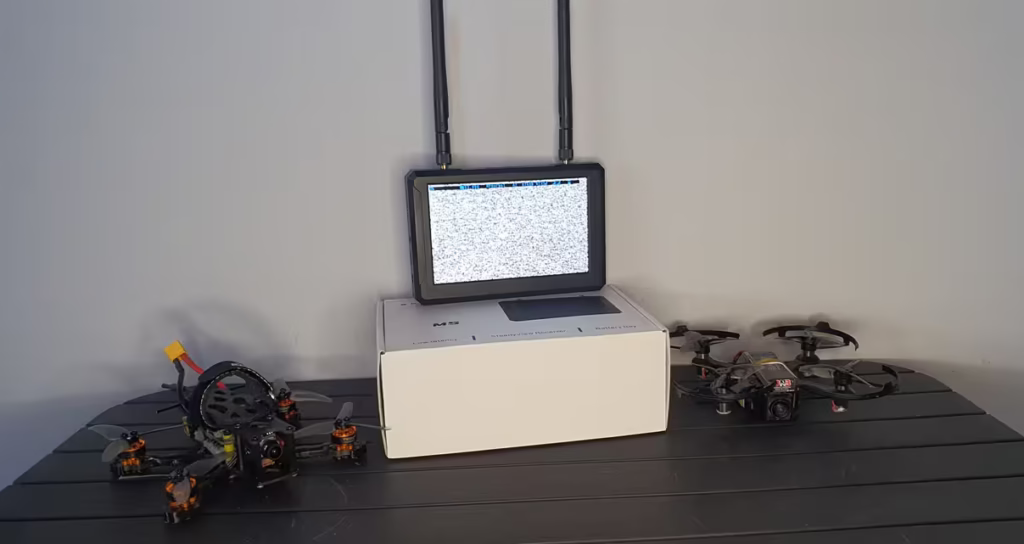

Skyzone M5F to monitor FPV pracujący w paśmie 5.8 GHz, wyposażony w dwa odbiorniki sygnału oraz nagrywarkę obrazu na kartę pamięci. Możemy na nim:
- podglądać obraz z kamery w dronie, aucie RC lub łodzi,
- nagrywać materiał z kamery analogowej,
- udostępnić obraz osobie towarzyszącej,
- wygodnie konfigurować model bez zakładania gogli.
Dla kogo jest ten monitor FPV?
Ten monitor FPV sprawdzi się szczególnie u osób, które:
- latają dronami FPV na systemie analogowym,
- jeżdżą crawlerami lub modelami RC z kamerą,
- chcą nagrywać obraz bez dodatkowych rejestratorów na pokładzie,
- konfigurują modele i nie chcą co chwilę zakładać gogli,
- chcą mieć podgląd obrazu dla drugiej osoby.
Gdzie kupić Skyzone M5F?
Linki do aktualnych ofert znajdziesz poniżej.
Kody rabatowe: https://devizone.pl/kody-rabatowe-aliexpress
Test wideo na YouTube
Specyfikacja techniczna Skyzone M5F
- Ekran: 5 cali, matowy
- Rozdzielczość: 800 × 480
- Jasność: 900 lumenów
- Pasmo: 5.8 GHz
- Kanały: 48
- Odbiorniki: 2 × RX
- System: SteadyView + diversity
- Nagrywarka: DVR na kartę microSD do 128 GB
- Zasilanie:
- ogniwo 18650
- USB (powerbank)
- DC / XT60 (pakiet LiPo 2–6S)
- Sterowanie: pokrętło + 3 przyciski
- Wentylator z regulacją prędkości
- Aktualizacja przez USB
Specyfikacja
W zestawie:
- Monitor ×1
- Anteny 5,8 GHz 2 dB ×2
- Kabel wideo/audio ×1
- Kabel USB-C ×1
- Kabel zasilający XT60-DC5.5*2.1 ×1
- Instrukcja obsługi ×1
Tabela pasm/kanałów:
| Pasmo/CH | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
|---|---|---|---|---|---|---|---|---|
| A | 5865M | 5845M | 5825M | 5805M | 5785M | 5765M | 5745M | 5725M |
| B | 5733M | 5752M | 5771M | 5790M | 5809M | 5828M | 5847M | 5866M |
| E | 5705M | 5685M | 5665M | 5645M | 5885M | 5905M | 5925M | 5945M |
| F | 5740M | 5760M | 5780M | 5800M | 5820M | 5840M | 5860M | 5880M |
| R | 5658M | 5695M | 5732M | 5769M | 5806M | 5843M | 5880M | 5917M |
| L | 5362M | 5399M | 5436M | 5473M | 5510M | 5547M | 5584M | 5621M |
Czułość: -98dBm ±1dBm
Port antenowy: 2 × SMA-K, 50 Ω
Specyfikacja monitora:
- Ekran: LCD 5 cali, jasność 900 Lum
- Rozdzielczość: 800×480
- Odbiornik: 5,8 GHz 48 CH SteadyView Fusion
- Język: chiński/angielski
- Zasilanie: DC 6,5–25,2 V / USB 5V / 18650 Li-ion
- Pobór mocy: 12V / 520 mA (6,24 W)
- DVR: MJPEG 60 FPS, SD max 128 GB
- Czas pracy: ok. 1,5 h (przy akumulatorze 18650, 3000 mAh)
Główne funkcje i porty:
- CH/Pasmo/Wyszukiwanie
- Menu
- Nagrywanie
- Zasilanie
- Slot karty SD
- AV IN/OUT
- Port USB-C
- DC PT (5,5×2,1 mm)
Wyjście AV Jack:
- Audio L
- Audio R
- Video
- GND
Wprowadzenie

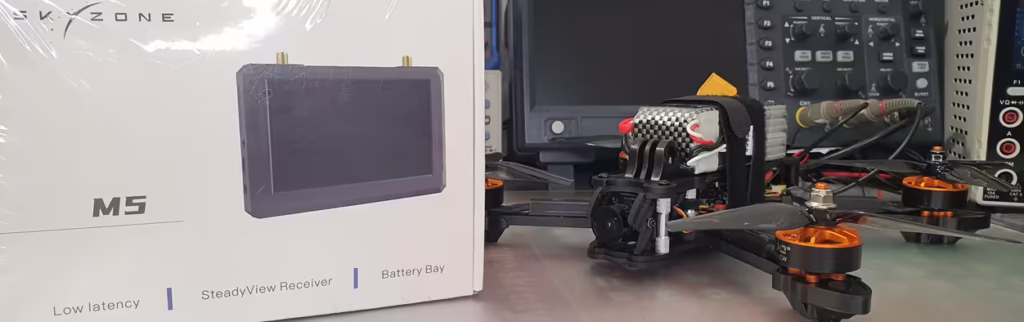

Monitor SKYZONE M5F to jasny monitor 5-calowy z wbudowanym odbiornikiem SteadyView. Odbiornik łączy dwa sygnały w jeden, co zapobiega „rozrywaniu” obrazu i zapewnia stabilniejszy oraz wyraźniejszy obraz.
- Obsługa klasycznego interfejsu Skyzone ułatwia korzystanie.
- Obsługuje akumulator 18650 (łatwa wymiana) oraz zasilanie 2–6S Lipo.
Funkcja Diversity SteadyView
Dzięki połączeniu sygnałów obraz jest stabilniejszy i mniej podatny na zakłócenia.
Szybki start
- Zamontuj antenę i akumulator 18650.
- Krótko naciśnij przycisk zasilania, następnie przytrzymaj przez 3 s, aby włączyć monitor.
- Krótko naciśnij przycisk zasilania, przytrzymaj 3 s, aby wyłączyć.
Ustawienia pasma/kanału/trybu odbiornika
- Naciśnij pokrętło i obracaj, aby zmienić kanał.
- Ponowne naciśnięcie pokrętła umożliwia zmianę pasma.
- Następnie można wybrać tryb Diversity lub Mix.
- Brak działania pokrętła przez 3 s kończy tryb ustawiania.
- Przytrzymanie pokrętła wywołuje menu wyszukiwania kanałów.
Tryby odbiornika:
- MIX1: Podstawowe łączenie sygnałów, minimalizuje ingerencję układu w obraz.
- MIX2: Poprawia stabilność synchronizacji przy słabym sygnale.
- MIX3: Maksymalizuje stabilność obrazu i kompatybilność z innymi urządzeniami (kosztem jasności sygnału).
- DIV: Tradycyjny tryb diversity, wybiera kanał z najsilniejszym sygnałem RSSI.
Jasność
- Obracaj pokrętło, aby regulować jasność ekranu.
Odtwarzanie DVR
- W trybie odtwarzania obracaj pokrętło, aby wybrać plik DVR.
- Krótkie naciśnięcie – odtwarzanie/pauza.
- Obrót pokrętła – przewijanie do przodu/tyłu.
- Naciśnij REC, aby wyjść z DVR.
Ustawienia obrazu
- Menu obrazu: standard, bright, vivid, soft, 3 ustawienia użytkownika.
- Można regulować: jasność, kontrast, nasycenie, odcień, ostrość.
DVR
- Przycisk REC – nagrywanie/zatrzymanie.
- Kodowanie MJPEG, karta SD Class 10 do 128 GB, format FAT32.
- Funkcja nagrywania działa zarówno w trybie RF, jak i AV IN.
- Nagrywanie automatyczne po wykryciu sygnału wideo.
Menu systemu
- Wybór rodzaju baterii (2S–6S)
- Kalibracja napięcia ±0,9 V
- Kalibracja RSSI (wyłączyć antenę i VTX)
- Wybór języka: angielski/chiński
- Ustawienie czasu i daty
- Regulacja wentylatora (16 poziomów)
- Przywracanie ustawień fabrycznych
- Aktualizacja firmware VRX i DVR przez SD
Ustawienia wyświetlacza
- Czas wyświetlania OSD, pozycja RSSI, jasność ekranu (8 poziomów, domyślnie 5)
- Zmiana proporcji obrazu: 4:3 lub 16:9
Aktualizacja firmware
- Podłącz monitor do komputera przez USB, przytrzymaj pokrętło podczas włączania.
- Skopiuj pliki firmware na urządzenie, aktualizacja rozpocznie się automatycznie.
Najważniejsze funkcje monitora
SteadyView zamiast klasycznego diversity
Monitor posiada dwa odbiorniki. W klasycznym systemie diversity urządzenie przełącza się między antenami w zależności od siły sygnału, co powoduje chwilowe „przeskoki” obrazu.
SteadyView działa inaczej — łączy sygnał z obu odbiorników w jeden stabilny obraz. W praktyce oznacza to spokojniejszy odbiór, mniej zakłóceń i brak typowego przełączania między antenami.
Trzy sposoby zasilania
To jedna z największych zalet tego modelu:
- koszyk na ogniwo 18650,
- zasilanie z powerbanka przez USB,
- zasilanie z pakietu LiPo 2–6S przez XT60.
Nagrywarka DVR
Monitor nagrywa obraz bezpośrednio na kartę pamięci. Jest też opcja automatycznego nagrywania po wykryciu sygnału.
Dodatkowo po podłączeniu do komputera przez USB monitor działa jak dysk — można łatwo zgrać nagrania lub zaktualizować oprogramowanie.
Obsługa i menu
Sterowanie odbywa się pokrętłem i trzema przyciskami. Obsługa nie jest trudna, ale wymaga zapamiętania sekwencji.
Nie zabrakło ręcznego i automatycznego wyszukiwania częstotliwości — przytrzymanie pokrętła uruchamia skanowanie kanałów.
Ekran
Matowa matryca o jasności 900 lumenów sprawia, że obraz jest czytelny nawet w pełnym słońcu. Rozmiar 5 cali jest bardzo poręczny w transporcie, choć do samego podglądu większe monitory są wygodniejsze.
Dodatkowe informacje

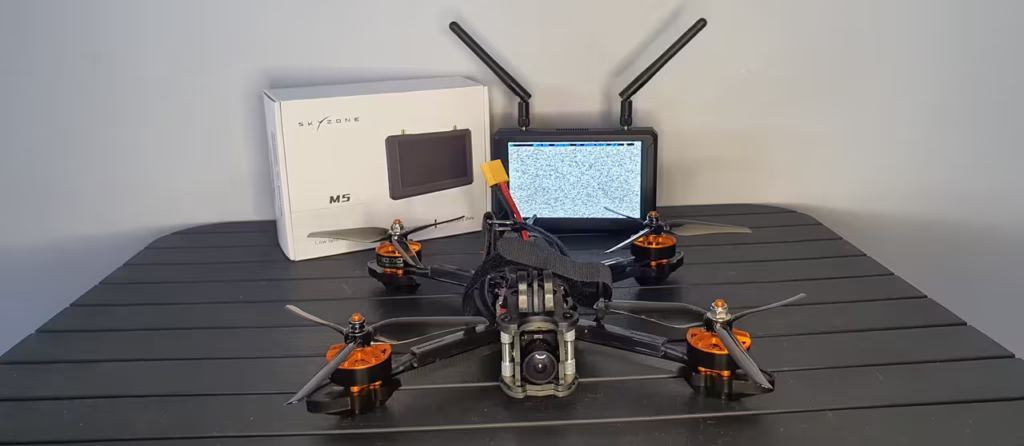

Czym jest SteadyView i dlaczego robi różnicę?
SteadyView to autorski system Skyzone odpowiedzialny za sposób odbioru sygnału z dwóch anten jednocześnie. W klasycznym rozwiązaniu diversity monitor lub gogle przełączają się między odbiornikami — wybierany jest ten, który w danym momencie ma lepszy sygnał. Problem w tym, że gdy poziomy sygnału są zbliżone albo szybko się zmieniają, urządzenie zaczyna „skakać” między antenami. Objawia się to przeskakiwaniem obrazu, chwilowymi zakłóceniami i mniej stabilnym podglądem.
SteadyView działa inaczej. Zamiast przełączać się między odbiornikami, system łączy sygnał z obu anten w jeden wspólny obraz. Algorytm analizuje jakość sygnału z obu torów i składa z nich możliwie najczystszy obraz, zanim trafi on na ekran monitora.
W praktyce daje to dwie wyraźne korzyści:
- obraz jest bardziej stabilny, gdy sygnał zaczyna być słaby,
- nie występuje typowe dla diversity „przeskakiwanie” między antenami.
Najbardziej widać to w trudnym środowisku — wewnątrz budynków, między ścianami, przy zakłóceniach lub gdy nadajnik ma małą moc. Różnice w maksymalnym zasięgu nie muszą być duże, ale komfort oglądania obrazu przy słabym sygnale jest zauważalnie lepszy.
To właśnie w takich sytuacjach SteadyView pokazuje swoją przewagę nad klasycznym diversity.
Moje wrażenia z użytkowania
Skyzone M5F nie daje miażdżącej przewagi zasięgu nad innymi odbiornikami, ale daje coś ważniejszego — spokojniejszy, stabilniejszy obraz, gdy sygnał zaczyna być słaby.
Do tego dochodzi bardzo wygodne zasilanie, dobra widoczność w słońcu i funkcja DVR, która w praktyce okazuje się bardzo przydatna.
Podsumowanie
Czy monitory FPV są niezbędne? Nie.
Czy bardzo się przydają? Zdecydowanie tak.
Jeśli najważniejsza jest dla Ciebie stabilność obrazu i funkcjonalność — Skyzone M5F będzie lepszym wyborem niż Hawk Eye.
Jeśli zależy Ci głównie na większym ekranie — większy monitor może być wygodniejszy.
FAQ
Czy Skyzone M5F działa z każdym nadajnikiem FPV?
Tak, z każdym analogowym nadajnikiem 5.8 GHz.
Czy można nagrywać obraz bez drona?
Tak, monitor może odbierać zewnętrzny sygnał AV.
Jak długo działa na ogniwie 18650?
Około 30 minut na ogniwie 1500 mAh.
