SpeedyBee Bee25 i Master 3X – modułowe drony FPV test i recenzja

Wprowadzenie

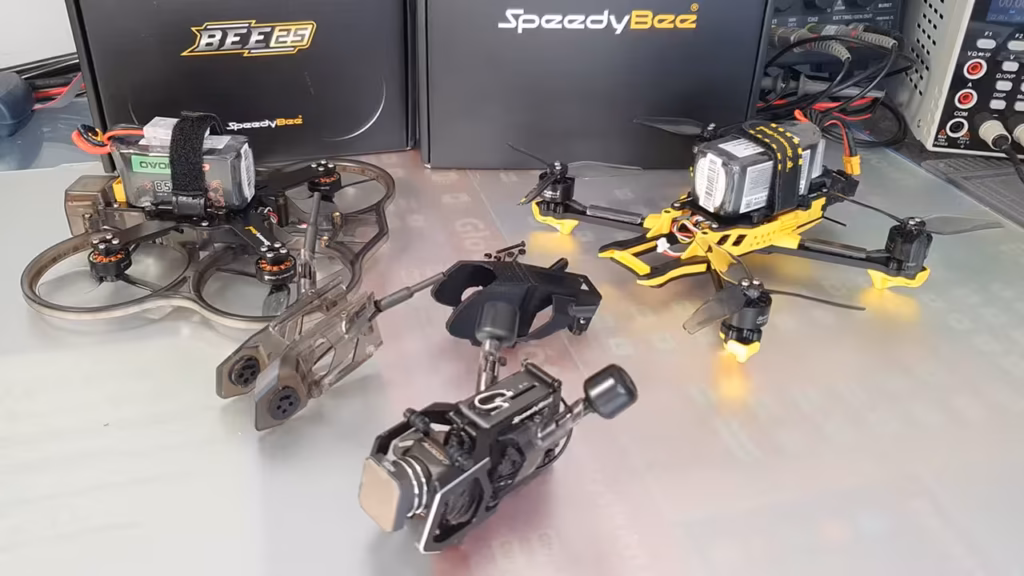

W tym materiale pokazuję dwa drony FPV SpeedyBee — Bee25 oraz Master 3X — które tworzą ciekawy, modułowy system do różnych stylów latania.

Co ważne, te konstrukcje występują w dwóch formach:

jako gotowe drony do latania (RTF / BNF)
oraz jako zestawy do samodzielnego złożenia

Bee25 w moim przypadku był składany od podstaw, natomiast 3X trafił do mnie w wersji bardziej złożonej, co już na starcie pokazuje elastyczność tego systemu.

Rozpakowanie i pierwsze wrażenia

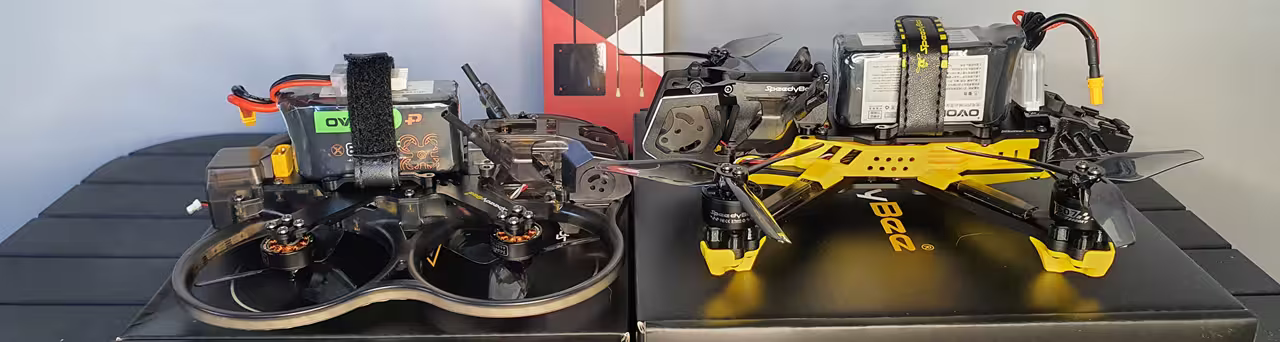

Oba drony bazują na tej samej idei: modułowej „głowie” systemu wideo, którą można przekładać między konstrukcjami.

Różnią się jednak charakterem:

Bee25 → cinewhoop, spokojne loty, nagrywanie, praca w ciasnych przestrzeniach
Master 3X → freestyle, dynamika, większa moc i prędkość

W zależności od wersji otrzymujemy:

zestaw do pełnego złożenia
lub drona praktycznie gotowego do lotu

Jak działa system modułowy

Najważniejszy element tych konstrukcji to tzw. „głowa” drona, czyli moduł w którym znajduje się:

kamera FPV
nadajnik VTX
często również elementy nagrywania

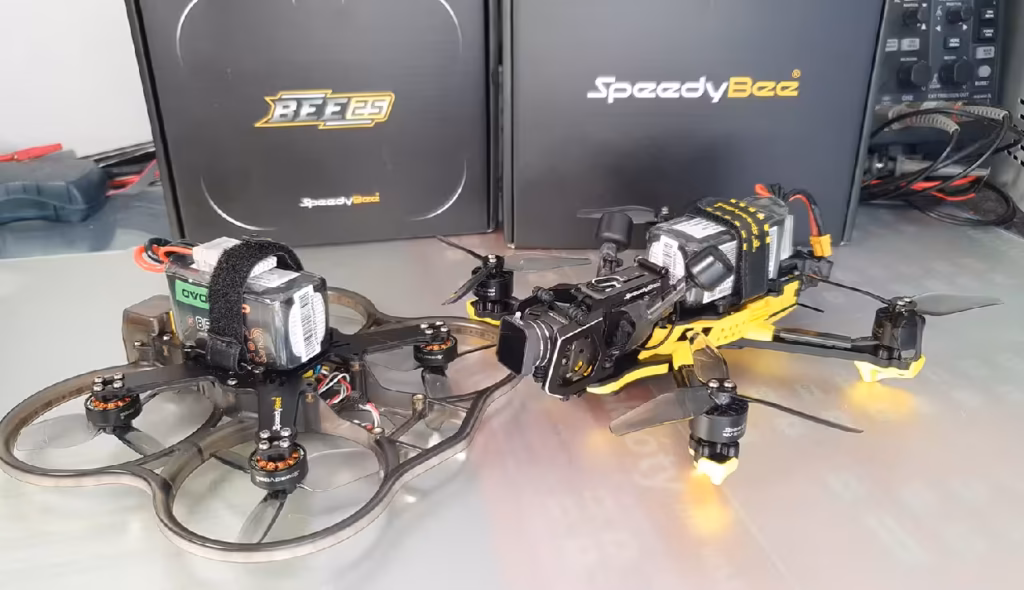

Zamiast montować cały system w każdym dronie osobno, mamy jeden moduł, który można przekładać między Bee i 3X.

W praktyce oznacza to:

jeden system wideo = wiele dronów
niższy koszt całego zestawu FPV
szybka zmiana charakteru latania

Przeróbka pod Walksnail

Fabrycznie moduły w tych dronach są projektowane głównie pod system DJI.

W moim przypadku używam systemu Walksnail Avatar Moonlight, dlatego pojawił się problem dopasowania.

Co trzeba było zrobić:

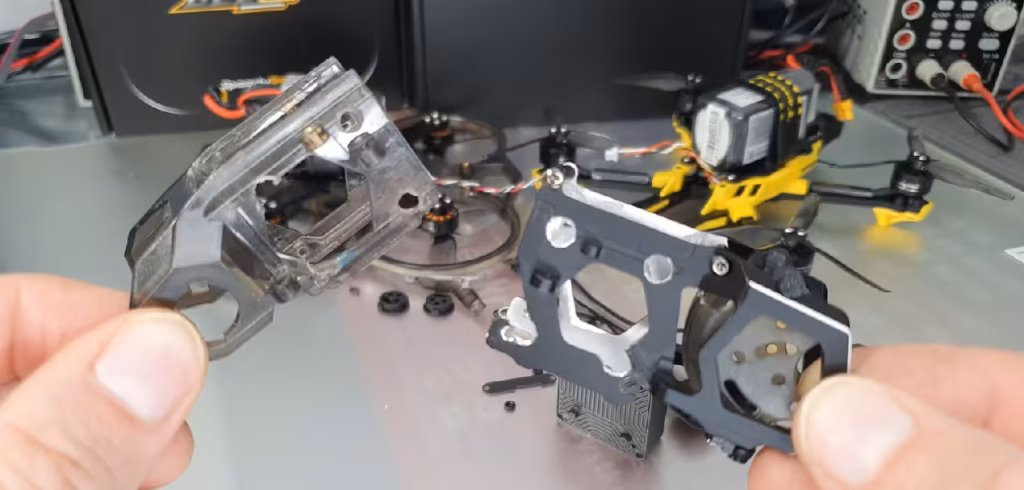

oba moduły (plastikowy i aluminiowy) wymagają modyfikacji
konieczne jest wiercenie dodatkowych otworów
w aluminium trzeba zeszlifować wewnętrzne przetłoczenia
w plastikowym module trzeba usunąć górną część i dopasować przestrzeń
VTX wymaga dopasowania mocowania anten i przewodów

Wniosek:

da się to zrobić ręcznie
ale wymaga to narzędzi i precyzji
zdecydowanie najłatwiejszą opcją jest wydruk 3D dedykowanej obudowy

Efekt końcowy:
system Walksnail działa w obu dronach i może być przekładany jak w oryginalnym założeniu.

Najważniejsze funkcje

modułowa konstrukcja systemu FPV
możliwość kupna w wersji RTF lub do złożenia
jeden system wideo do wielu dronów
kompatybilność z różnymi stylami latania
możliwość przeróbek pod inne systemy (np. Walksnail)
AIO FC i nowoczesne sterowanie ELRS
szybka wymiana „głowy” między dronami

Dla kogo jest ten system

To rozwiązanie dla osób, które:

nie chcą ograniczać się do jednego drona
planują rozwój w FPV
chcą obniżyć koszt systemu wideo
lub lubią modyfikacje i przeróbki

Nie jest to typowy zestaw „dla absolutnie początkujących”, raczej kolejny krok po pierwszym dronie FPV.

Specyfikacja

SpeedyBee Bee25

Nazwa: SpeedyBee Bee25 Frame
Typ: rama drona FPV (cinewhoop / sub-3 cal)

Konstrukcja

Rozstaw osi (wheelbase): 120 mm
Materiał ramy: włókno węglowe
Grubość płyty carbon: 2 mm
Waga ramy: ok. 68 g (±2 g)

Montaż elektroniki

Rozstaw mocowania FC: 25.5 × 25.5 mm (FC F405 AIO V2)
Wysokość przestrzeni na elektronikę: 18 mm
Mocowanie kamery: 19 / 20 mm
GPS: 18mm x 18mm (WS-M181)

Napęd i śmigła

Rozmiar śmigieł: 2.5 cala (HQProp DT63MMX3)
Rekomendowane silniki: 1404 / 1504 / 1505 (1404 V2 4600KV)
Rekomendowane KV:
- 4S: 4300 – 4800 KV
- 6S: 2350 – 2900 KV

Zasilanie

Rekomendowane baterie:
- 4S: 650 – 1100 mAh
- 6S: 650 – 850 mAh

System wideo (kompatybilność)

Rama wspiera różne systemy FPV, w tym:

DJI O3 Air Unit
Link
TX800 / TXULTRA

Charakter konstrukcji

Bee25 jest zaprojektowany jako:

lekki cinewhoop do spokojnego latania
dron do nagrań w ciasnych przestrzeniach
platforma pod modułowy system FPV

SpeedyBee Master 3X

Nazwa: SpeedyBee Master 3X Frame
Typ: dron FPV freestyle / 3.5 cala

Konstrukcja

Rozstaw osi (wheelbase): 171 mm
Materiał ramy: włókno węglowe (carbon)
Grubość ram:
- górna płyta: 2.0 mm
- środkowa płyta: 2.0 mm
- dolna płyta: 2.0 mm
- ramiona: 4.0 mm

Elektronika (AIO / kontroler lotu)

FC: STM32F405
ESC: 40A 8-bit (Bluejay firmware)
Gyro: ICM42688-P
OSD: AT7456E
Blackbox: 8 MB
Bluetooth: tak – do konfiguracji FC

Napęd i śmigła

Silniki: SpeedyBee 1507 3600KV
Śmigła: HQProp 3525
Złącze baterii: XT30

Zasilanie

Wejście: 4S LiPo / LiHV
Zalecana bateria: 4S 850 – 1100 mAh
Maks. obsługiwany rozmiar baterii: 64 × 31 × 40 mm

GPS i rozszerzenia

Wspierany GPS: 18.1 × 18.1 mm
(inne wymagają adaptacji / wydruku 3D)

Charakter konstrukcji

Master 3X to:

dron freestyle / dynamiczne latanie
konstrukcja nastawiona na moc i reakcję
platforma pod modyfikacje (GPS, systemy wideo, moduły)

Najważniejsze cechy w praktyce

duże zapasy mocy (40A ESC)
nowoczesny kontroler F405
stabilny gyro ICM42688-P
pełna konfiguracja przez Betaflight i aplikację SpeedyBee
możliwość rozbudowy (GPS, różne systemy FPV)

Krótkie porównanie do Bee25

W przeciwieństwie do Bee25:

Master 3X jest większy i bardziej dynamiczny
ma mocniejszy układ ESC i silniki
jest lepszy do freestyle i szybszego latania
mniej nastawiony na ciasne przestrzenie

Wniosek techniczny

Master 3X to bardziej „pełnoprawny freestyle’owy dron”, który uzupełnia Bee25, a nie z nim konkuruje — i dokładnie dlatego dobrze działa jako część modułowego zestawu FPV.
